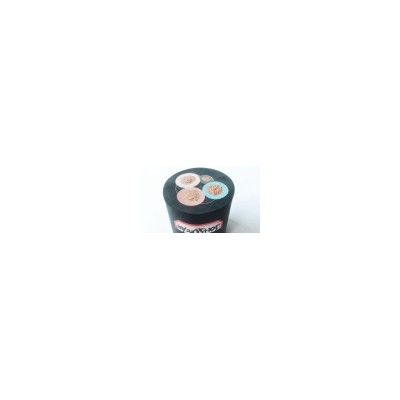

6kv矿用橡套软电缆－高压矿用电缆
1、 型号及名称： UGF-6000V矿用橡套软电缆
UG-6000V矿用橡套软电缆
2、执行标准： 3、用 途： 交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。 UGEFP盾构机电缆3x70+1x25厂家价格
4、使用特性： 电缆的额定电压为6kv；
电缆的长期工作温度为+65℃。
电缆的小弯曲半径为电缆直径的6倍。
5、电缆的规格应符合表1规定
芯数×截面 导体结构 根数/线径 绝缘标称厚度 护套标 称厚度 标称外径 电线主芯直流电阻 欧/千米
主线芯 地线芯
UGF 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
UGF3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
UGF 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
UGF 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
UGF3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、技术性能：
20℃时导体直流电阻见表1。
成品电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。
成品电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。
产品执行标准 Product standard
《盾构机高压橡套软电缆》企业标准
用途 Application
本产品适用于额定电压8.7/15kV及以下露天矿及地下掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆。
使用特性 Using features
3.1电缆导体额定温度为90℃。
3.2短路时（长持续时间不超过5秒）电缆导体的温度不超过250℃。
3.3电缆允许低环境温度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4电缆允许小弯曲半径:用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为12D；用转向导轮时为15D（其中D为电缆直径）。
型号及名称 Type and Designation
型号
Type 额定电压（Uo/U）kV
Rated Voltage 名称
Designation
UGEFP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾构机用电缆（露天矿用高压橡套软电缆）
UGEFHP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25 盾构机用耐寒电缆（露天矿用高压耐寒橡套软电缆）
1,签订产品质量保障书，承诺-不合格产品绝不出厂。
2、两年内产品质量跟踪服务，并将客户服务记录在档案保存20年。
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
