TVVBG-SYV75-5+RVV电梯用随行综合视频扁电缆

TVVBG-SYV75-5+RVV电梯用随行综合视频扁电缆

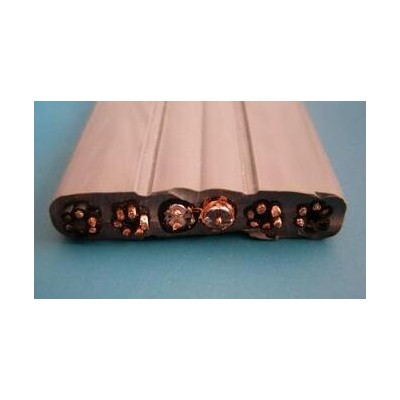

产品结构

●产品型号：   TVVBG-SYV75-5+RVV

●导体    ：    高抗弯强度的精细裸铜多股绞合

                  （符合IEC60228 cl.1.2.5 VDE0295 cl.1.2.5标准）

●绝缘    ：    高机械性能PVC混合物,视频线为PE绝缘料

                  （符合GB/T5023 VDE0207标准）

●加强芯  ：    镀锌软钢丝或纤维芳纶纱（自由悬挂超过80米时）

●线芯识别 ：   蓝、棕、灰、黑、黄（一色打数字）；多芯：一色打数字，视频线为本色

●双屏蔽   ：   铝箔屏蔽加铜丝编织屏蔽

●外护套   ：   特殊PVC弹性体混合物（符合GB/T5023 VDE0282标准）

●护套颜色 ：    黑色（与RAL9005相似)

                      灰色（与RAL7001相似)

                      橙色（与RAL2003相似)

技术特性

●额定电压：     300/500V         450/750V

●测试电压：     2000V/5min2500V/5min

●使用温度范围：  -20℃至+70℃

 （移动安装）    弯曲半径为：10×D

●使用温度范围：  -40℃至+70℃

 （固定敷设）    弯曲半径为：8×D

●阻燃特性：        符合IEC332-1 标准

●材料性能：抗拉、抗撕裂、耐磨、耐寒、耐油、耐弯曲

●一字排列：自由使用长度不大于35米，运动速度不大于1.6米/秒

●梅花排列：自由使用长度不大于80米，运动速度不大于4米/秒

●特殊用途：使用长度大于80米，速度大于4米/秒时,我司技术部根据客户要求另行设计

应用场合

●用于随行电梯,也可作自承式井道或倾斜式货架的安装，动力传输及控制、照明、通讯、监控等线缆使用。
