0.6/1kV 同心导体电力电缆

同心导体电力电缆

执行的标准

它是根据 Q/HHDO8 标准制造的。

应用

适用于额定电压达0.6/1kV的电力线路输电。

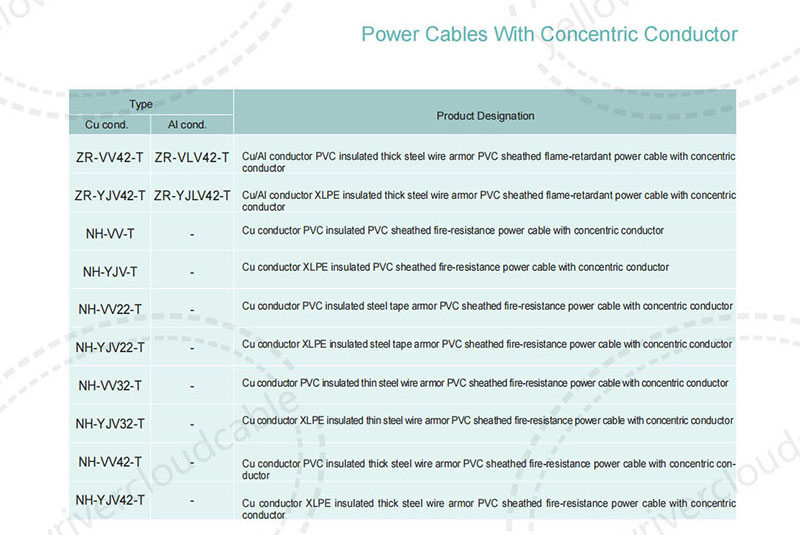

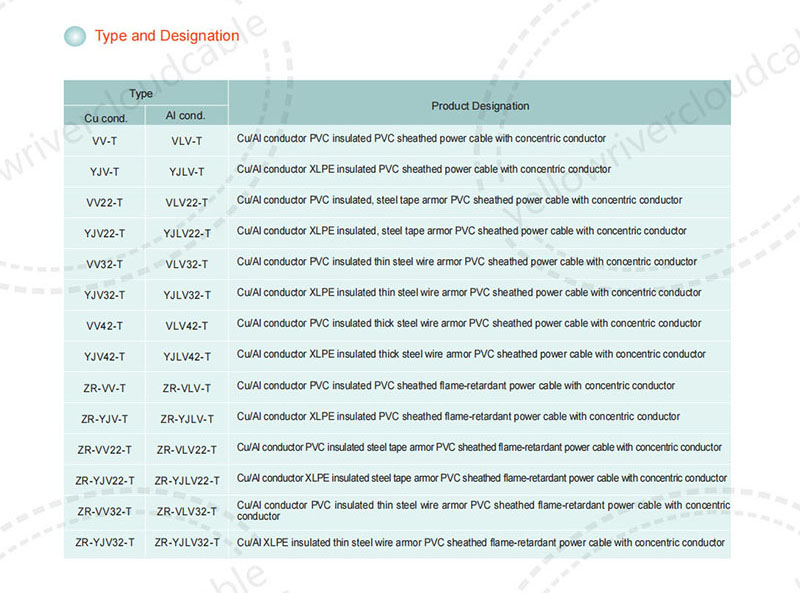

类型和名称

同心导体电力电缆

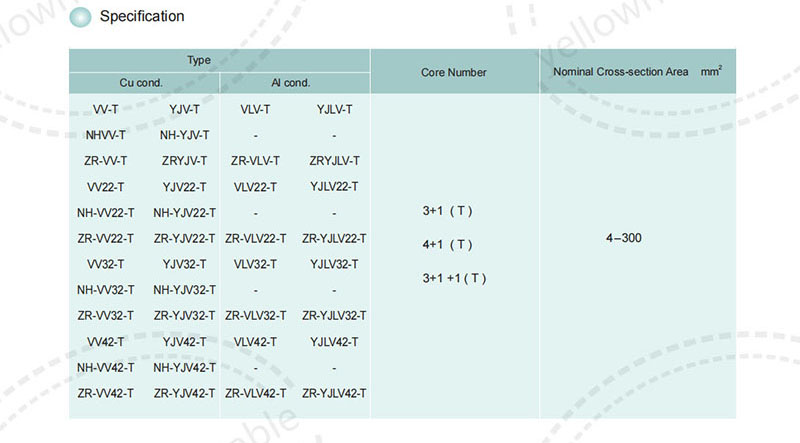

规格

同心导体电力电缆规格

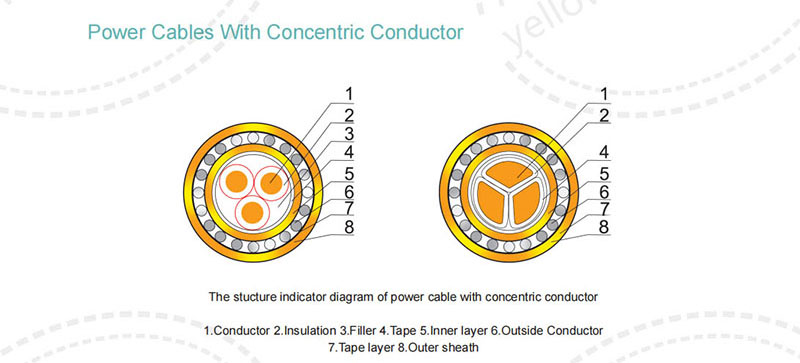

同心导体电力电缆结构指标图

1.导体 2.绝缘 3.填充物 4.胶带 5.内层 6.外导体

7.胶带层 8.外护套

使用功能和技术性能

①额定电压Uo/U：0.6/1kV。

②最大。电缆导体的长期工作温度。交联聚乙烯绝缘：90℃，聚氯乙烯绝缘：70℃。

③最大。电缆短路时的温度（最长持续5秒）：交联聚乙烯绝缘250℃。聚氯乙烯绝缘160℃。

④敷设电缆的环境温度应不低于0℃，否则应预热。电缆允许弯曲半径：单根不小于外径的20倍。多芯电缆不小于总直径的15倍。

⑤整条电缆应通过A.C.3500V 5分钟耐压试验，不被击穿。

⑥直流电20℃时导体电阻符合GB/T3956的规定。

⑦低且均匀的正向(brackand)和零序阻抗舞，提高了供电质量。

⑧与普通四芯电力电缆的四芯相比，外层同轴导体在零序运行时的电抗值要低得多，有助于自动短路保护的快速启动，保证电缆的安全运行和相关设备。

⑨整条电缆具有很强的抗电磁干扰、抗雷击特性。

⑩电缆的燃烧特性：阻燃电缆能经受GB/T19666规定的成束燃烧试验。

耐火电缆可承受GB/T19666的防火等级。
